Требования к электрооборудованию

[soldim12]

Какими документами нормируются требования с электрооборудованию грузовых автомобилей и автобусов?
В частности интересует выбор сечения проводов, условий прокладки жгута и выбор номинального тока предохранителей

[VladimirVS]

Какими документами нормируются требования с электрооборудованию грузовых автомобилей и автобусов?

Приложение N 10 к (ТР ТС 018/2011)
ПЕРЕЧЕНЬ ТРЕБОВАНИЙ К ТИПАМ КОМПОНЕНТОВ ТРАНСПОРТНЫХ СРЕДСТВ
...
Фары автомобильные ближнего и дальнего света Правила ЕЭК ООН N N 1-02, 8-05, 20-03, 112- 01 (в зависимости от типа фар).
Лампы накаливания для фар и фонарей для Правила ЕЭК ООН N 37-03
.....
Спидометры, их датчики и комбинации приборов, включающие спидометры Должны обеспечиваться: точность измерения в соответствии с Правилами ЕЭК ООН N 39-00; вибро- и ударопрочность; защита от проникновения пыли и влаги.
....
Жгуты проводов Должны обеспечиваться: вибростойкость; стойкость к воздействию топлива и масел.
...
Высоковольтные провода системы зажигания: Должны обеспечиваться: системы зажигания способность передачи импульсов высокого напряжения в существующих условиях работы; усилие соединения с выводами катушки зажигания и распределителя; электрическая прочность изоляции.
...
и т.д.

Вот некоторые ГОСТЫ на которые ссылается ТР ТС
ПЕРЕЧЕНЬ СТАНДАРТОВ, В РЕЗУЛЬТАТЕ ПРИМЕНЕНИЯ КОТОРЫХ НА ДОБРОВОЛЬНОЙ ОСНОВЕ ОБЕСПЕЧИВАЕТСЯ СОБЛЮДЕНИЕ ТРЕБОВАНИЙ ТЕХНИЧЕСКОГО РЕГЛАМЕНТА ТАМОЖЕННОГО СОЮЗА "О БЕЗОПАСНОСТИ КОЛЕСНЫХ
ТРАНСПОРТНЫХ СРЕДСТВ"
Требования к компонентам (Приложение №10 ТР ТС)
ГОСТ 3940-2004 "Электрооборудование автотракторное. Общие технические условия"
ГОСТ 28751-90 Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний
ГОСТ 29157-91 Совместимость технических средств электромагнитная. Электрооборудование автомобилей. Помехи в контрольных и сигнальных бортовых цепях. Требования и методы испытаний
ГОСТ 23544-84 Жгуты проводов для автотракторного электрооборудования. Общие технические условия
ГОСТ 30378-95 Совместимость технических средств электромагнитная. Электрооборудование автомобилей. Помехи от электростатических разрядов. Требования и методы испытаний
ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия
....

Вот например требования к Единичным ТС.
Приложение N 4 ТР ТС 018/2011.
ТРЕБОВАНИЯ К ВЫПУСКАЕМЫМ В ОБРАЩЕНИЕ ЕДИНИЧНЫМ ТРАНСПОРТНЫМ СРЕДСТВАМ
1.4. Дополнительные требования к общей безопасности пассажирских транспортных средств категорий M2 и M3.
1.4.2. Электрооборудование и электропроводка
1.4.2.1. Все провода должны быть надежно изолированы, и вся электропроводка и электрооборудование должны выдерживать воздействие температуры и влажности, которым они подвергаются. Все провода должны быть надежно защищены и прочно прикреплены, чтобы исключалась возможность их обрыва, перетирания или износа.
1.4.2.2. Все электрические кабели должны быть расположены таким образом, чтобы никакая часть не соприкасалась ни с каким топливопроводом или любой другой деталью системы выпуска и не подвергалась чрезмерному нагреву, если не предусмотрено надлежащей специальной изоляции и защиты.
1.4.3. Аккумуляторные батареи
1.4.3.1. Все аккумуляторные батареи должны быть хорошо закреплены и легкодоступны.
1.4.3.2. Отделение, в котором размещаются аккумуляторные батареи, должно быть отделено от пассажирского салона и отделения водителя и надлежащим образом вентилироваться наружным воздухом.
1.4.3.3. Полюса аккумуляторной батареи должны быть защищены от опасности короткого замыкания.

В частности интересует выбор сечения проводов, условий прокладки жгута и выбор номинального тока предохранителей

Все рассчитывается исходя из мощности потребителей.

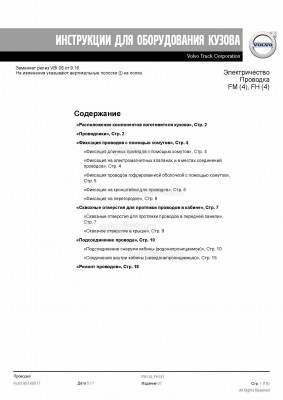

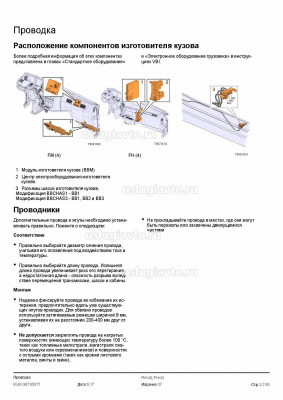

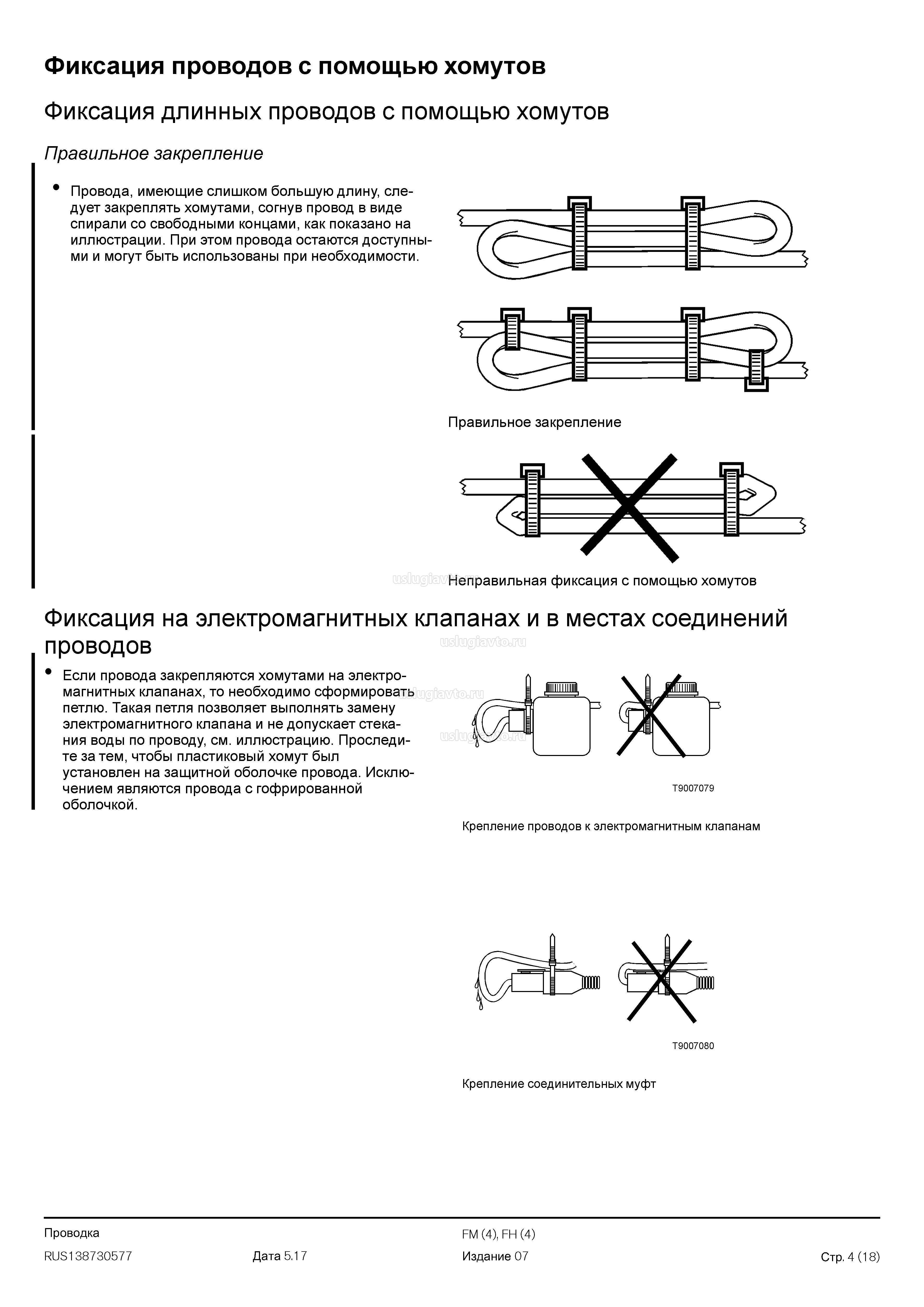

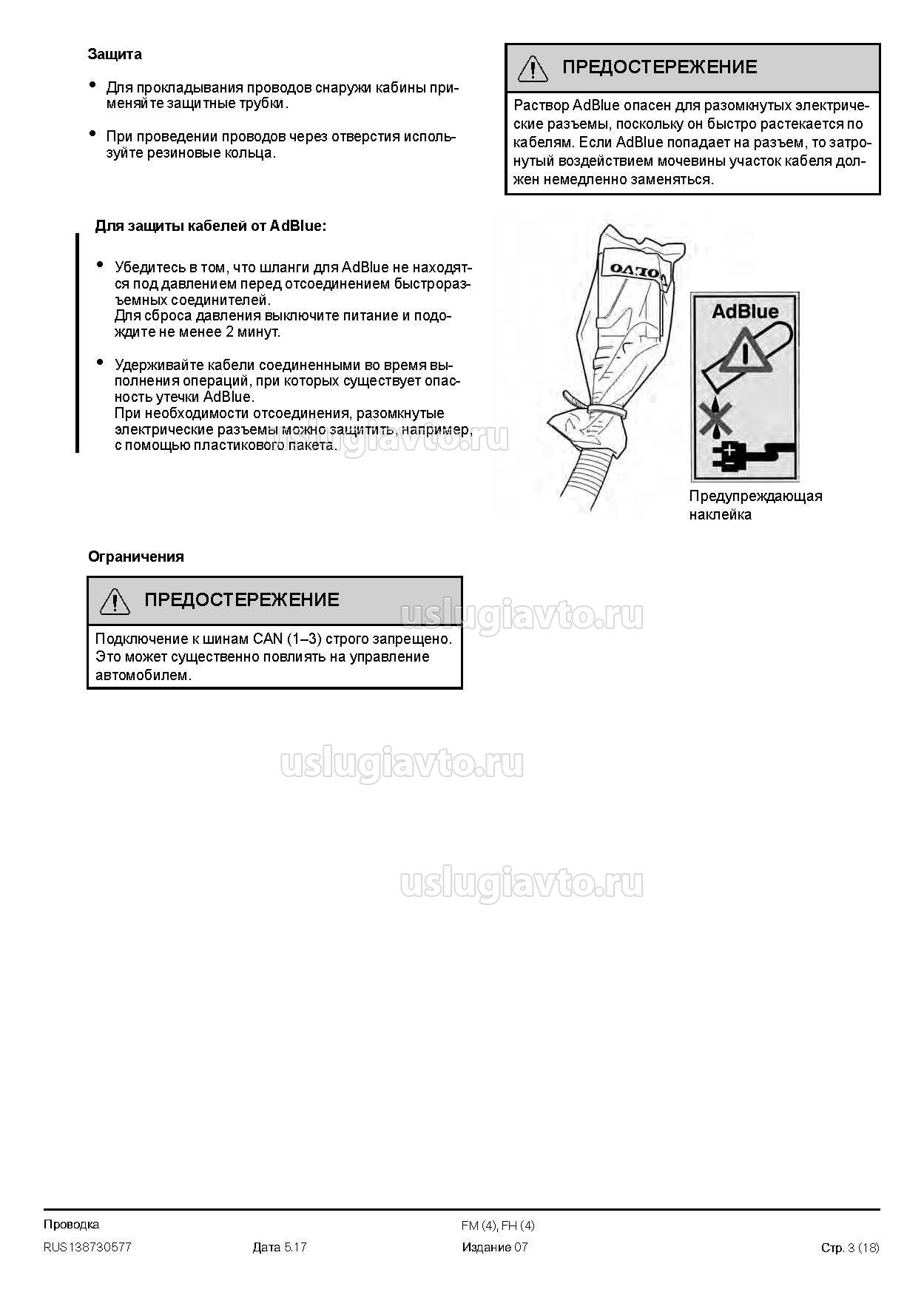

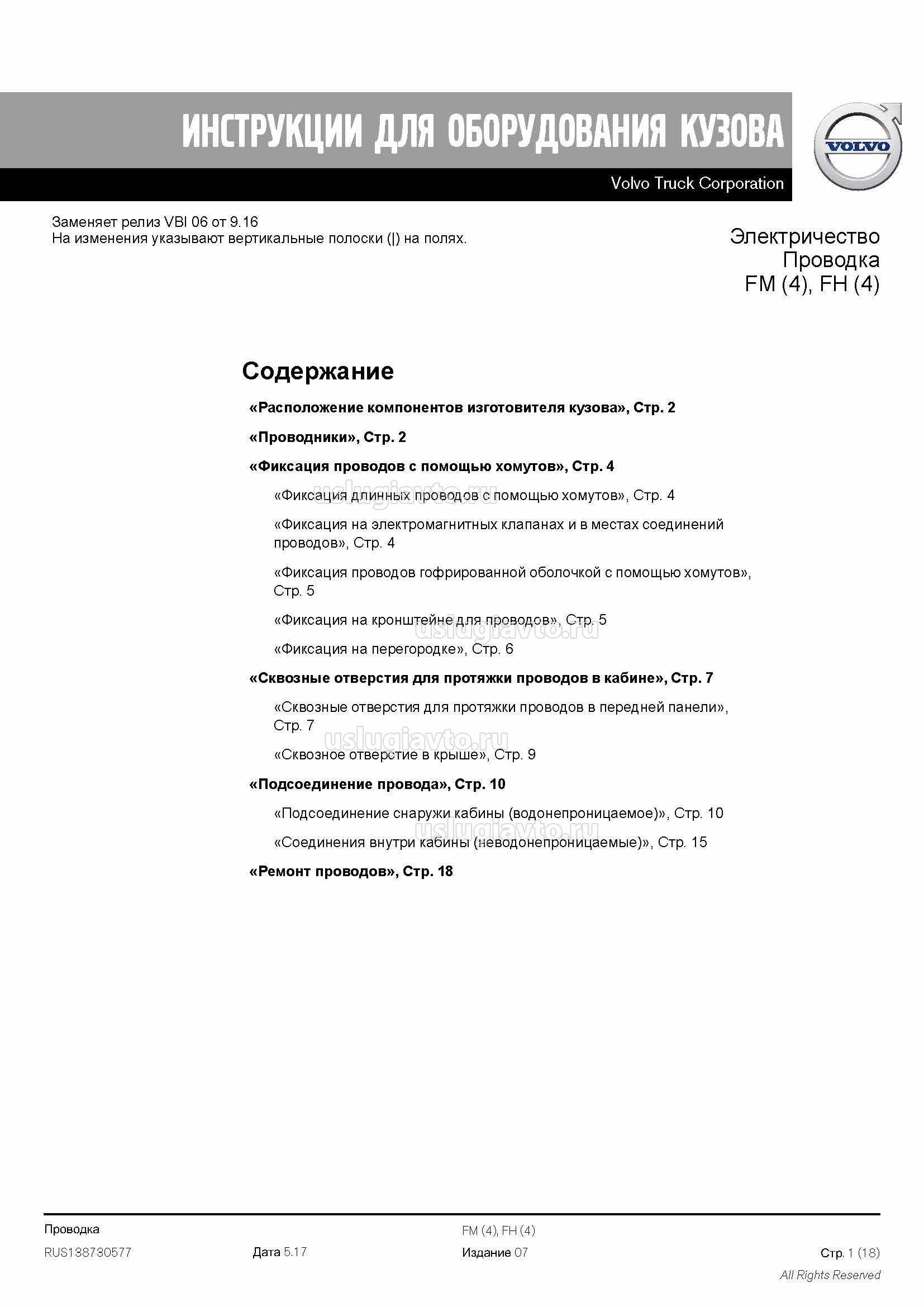

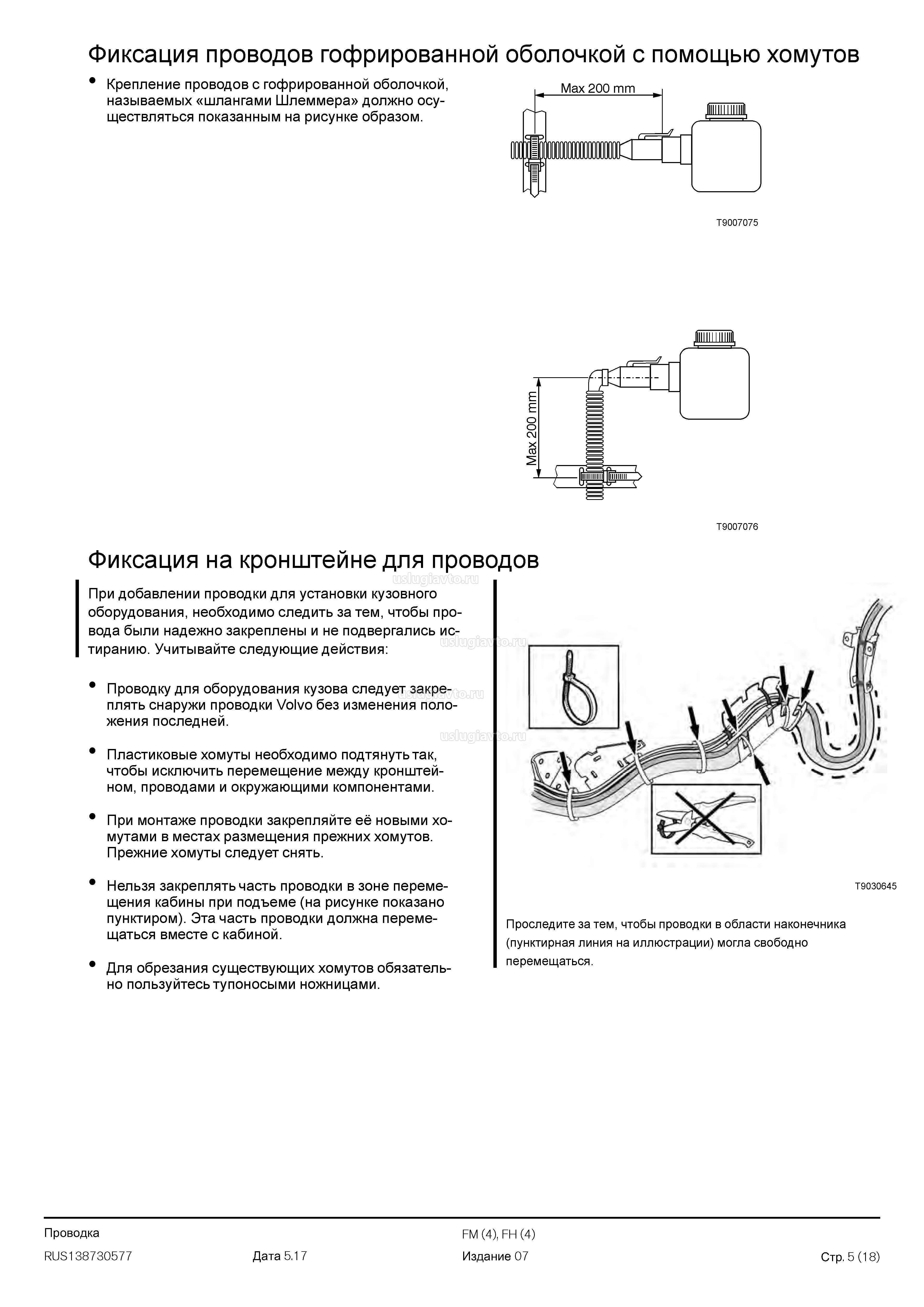

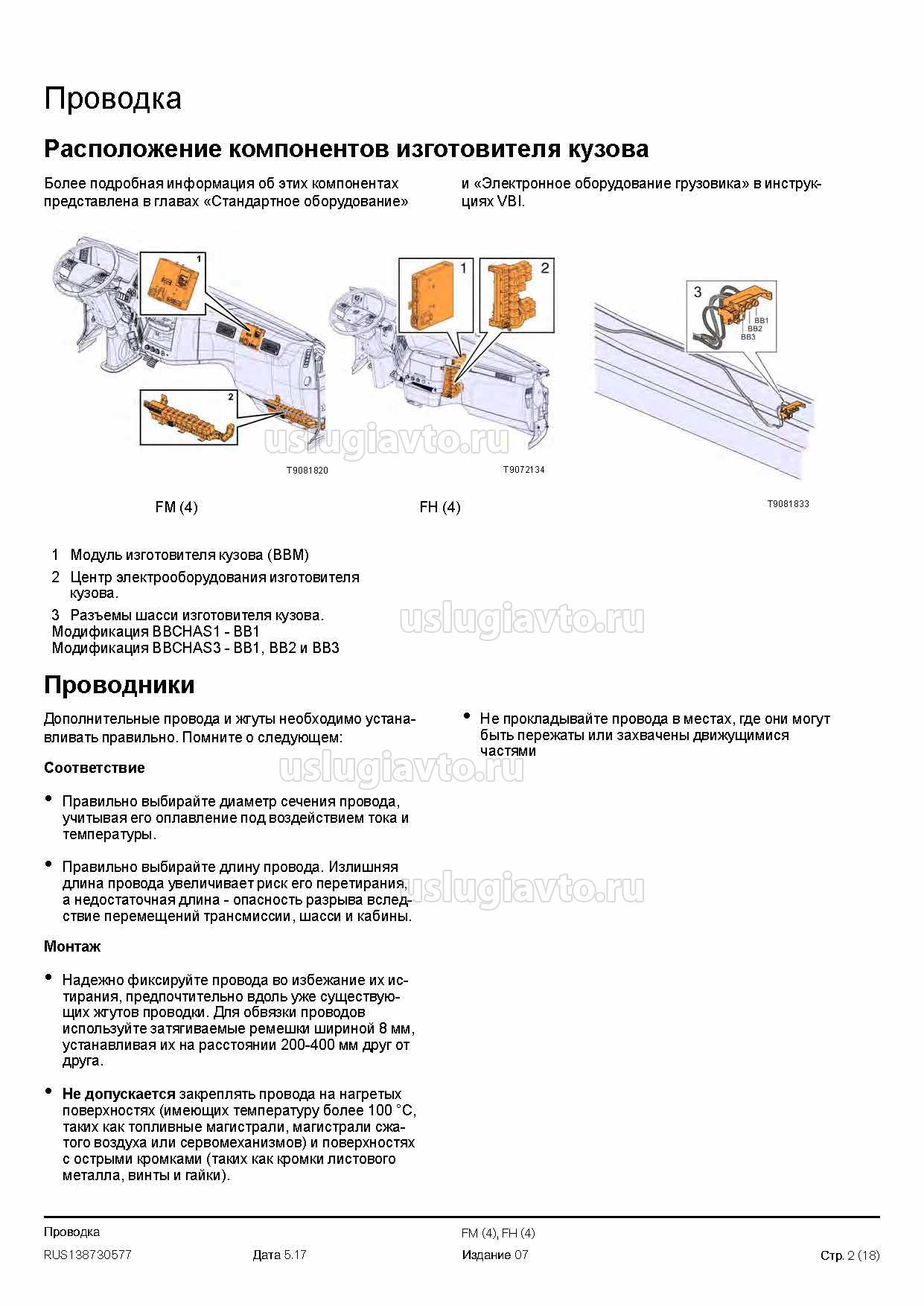

Вот например рекомендации Вольво.

Volvo.pdf

(817.62 Кб) Скачиваний: 778

...
