Изменение тормозной системы УАЗ

[sbalinov]

День добрый!

Имею во владении УАЗ 39099, в народе буханка. У нее, как и у большинства легковых авто (кроме ГАЗ-24) главный тормозной цилиндр (ГТЦ) и вакуумный уситлитель тормозов (ВУТ) механически объединены в единый тормозной блок (ВУТ+ГТЦ). Но есть автомашины, в основном грузовые (такие как ГАЗ-53/3307 или Волга ГАЗ-24), в которых ВУТ и ГТЦ разделены гидравлической системой.

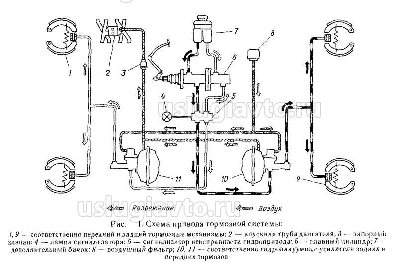

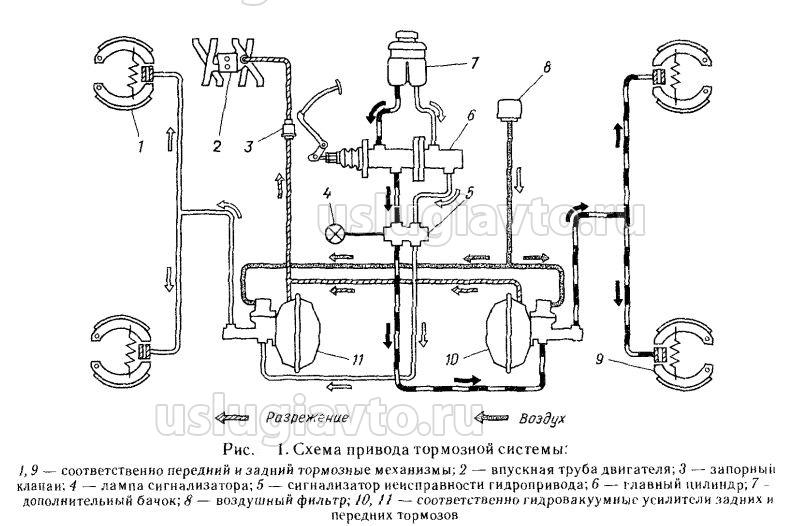

Возможна ли переоборудования авто путем замены части тормозной системы УАЗ, а именно тормозного блока (ВУТ+ГТЦ) на часть тормозной системы от ГАЗ-53/3307 - тормозной цилиндр ГТЦ и два гидровакуумных усилителя ВУТ.

Цель переоборудования - избавится от большой кастрюли ВУТ в тоннеле буханки.

[VladimirVS]

Схема вполне рабочая. Эффективность тормозной системы не ухудшится.
Каким образом будут закрепелены вакуумные усилители и где?
Необходимо описать узел - "тормозная педаль УАЗ ---- ГТЦ ГАЗ-3307".

[sbalinov]

Сбоку от рамы - на месте старых баков.

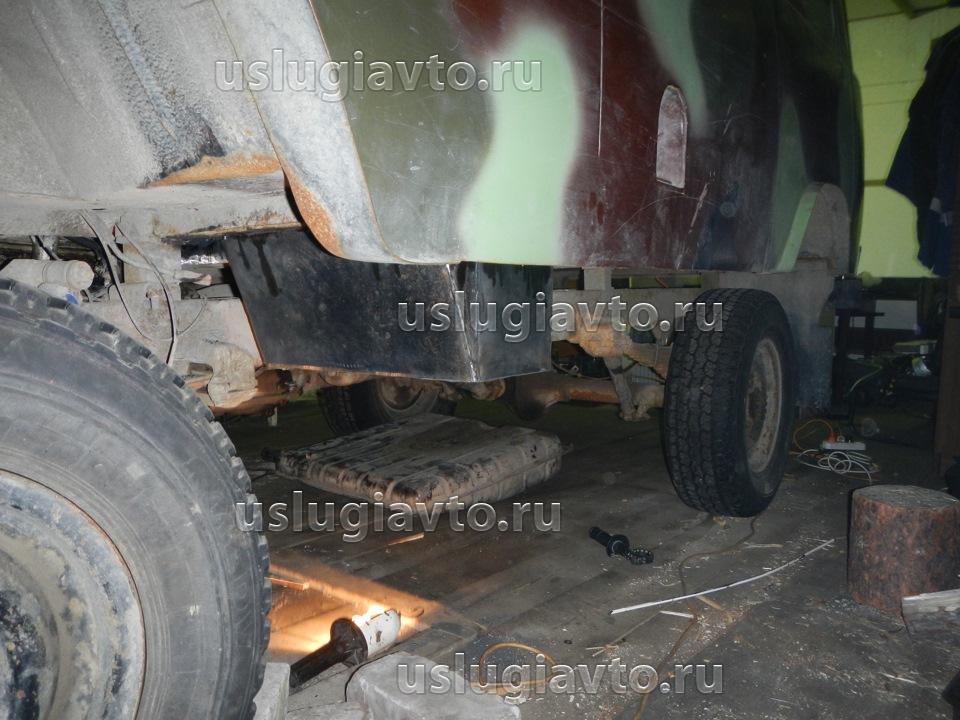

Поясню фото - правый бак снят. В передней части установлен ящик под аккумулятор. Сразу за ящиком с креплением к раме штатным способом

[sbalinov]

После интенсивного обсуждения данного предложения на форумах родилась еще одна идея:

Со схемой выше расстаемся без сожаления.

Вариант 1.
Изменяется механическая связь тормозной педали с блоком ВУТ+ГТЦ на гидравлическую за счет применения связки ГСЦ+РСЦ УАЗ

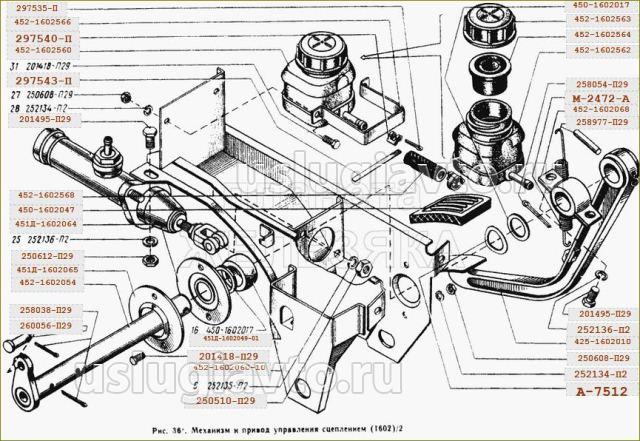

Вместо педали тормоза УАЗ используется педальный блок сцепления УАЗ с главным цилиндром сцепления ГСЦ

от него идет магистраль на рабочий цилиндр сцепления, который механически давит на блок ВУТ+ГТЦ УАЗ. Далее система штатная.

Вариант 2.
Т.к. связка ГСЦ+РСЦ УАЗ сама имеет коэффициент усиления, то ВУТ становится не нужным. И схема упрощается:

Вместо педали тормоза УАЗ используется педальный блок сцепления УАЗ с главным цилиндром сцепления ГСЦ
от него идет магистраль на рабочий цилиндр сцепления, который механически давит на ГТЦ УАЗ. Далее система штатная.

[VladimirVS]

Оба варианта считаем недопустимыми.

[Balinov Sergey]

Понятно Владимир!

Тогда еще одна, попытка:

Возвращаемся к первоначальному варианту.
- Возможно ли использование вместо тормозной педали Газ53/3307 соединенной с ГТЦ использовать педаль сцепления УАЗ с главным цилиндром сцепления ГСЦ УАЗ?

Вариант 1(предпочтительный, но маловероятный) - Педаль сцепления УАЗ + главный цилиндр сцепления УАЗ - далее - магистраль - далее - один гидровакуумный усилитель ВУТ ГАЗ53/3307, тк он имеет один выход, а гидравлическая система УАЗ двухконтурная, то для разделения усилия на два контура использовать штатный тройник 69-3506033 (Тройник трубопроводов к задним гидравлическим тормозам) - далее - штатная тормозная система УАЗ. Тк у ГАЗ 53 тормозная система с двумя гидроВУТ рассчитана на полную массу 7 850кг, а УАЗ 3741 имеет полную массу 2730 кг, то одного ВУТ должно хватить на оба контура УАЗ.

Вариант 2 Педаль сцепления УАЗ + главный цилиндр сцепления- далее магистраль далее штатный тройник 69-3506033 (Тройник трубопроводов к задним гидравлическим тормозам) далее два гидровакуумных усилителя ВУТ ГАЗ53/3307 - далее штатная тормозная система УАЗ

[VladimirVS]

Использование педали сцепления УАЗ и главного цилиндр сцепления УАЗ в тормозной системе недопустимо. Но схема 2 вполне рабочая.
