Изменения в конструкцию транспортного средства: переоборудуется в учебное транспортное средство путём установки дублирующих педалей, опознавательного знака “Учебное транспортное средство” и дополнительного зеркала заднего вида.
Описание производимых работ: Рядом с местом водителя-ученика оборудуется рабочее место инструктора с дублирующими педалями управления тормозной системой и сцеплением (МКПП). Дублирующие педали управления выполняются в соответствии с требованиями Правил ЕЭК ООН № 35. При переоборудовании должны быть использованы механические приводы стандартной конструкции гарантированной прочности. Конструкция дополнительного привода и расположение дублирующих педалей не должны препятствовать функционированию рабочей тормозной системы автомобиля и приводу сцепления.

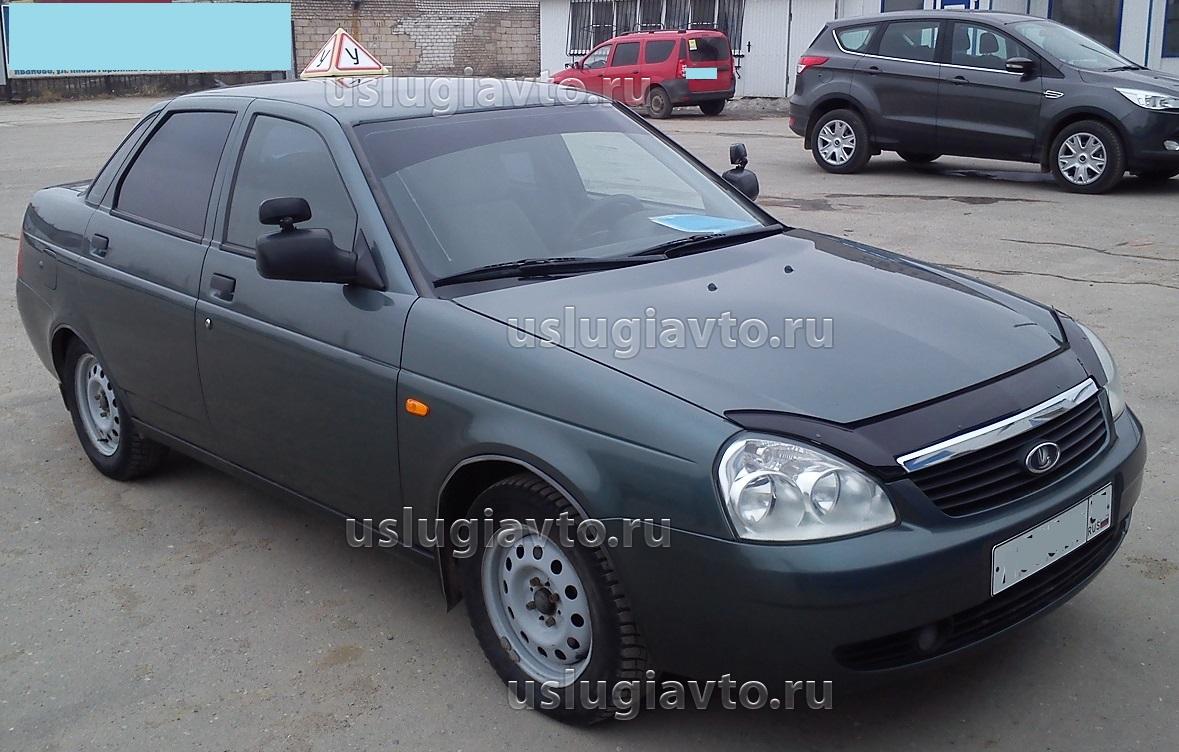

В соответствии с Правилами дорожного движения на ТС устанавливается опознавательный знак “Учебное транспортное средство” (В виде равностороннего треугольника белого цвета вершиной вверх с каймой красного цвета, в который вписана буква "У" черного цвета (сторона не менее 200 мм, ширина каймы - 1/10 стороны), - спереди и сзади механических транспортных средств, используемых для обучения вождению (допускается установка двустороннего знака на крыше легкового автомобиля)).
Для обеспечения обзорности инструктора его рабочее место оборудуется дополнительными зеркалами заднего вида: внутренним зеркалом заднего вида класса 1 и наружными зеркалами заднего вида класса 3 или 2, установленными справа и слева на корпусах штатных зеркал (класс зеркал в соответствии с таблицей 4.1 Приложения № 8 к ТР ТС 018/2011). Дополнительные зеркала должны обеспечивать обзор для обучающего и не ухудшать обзор с рабочего места водителя, а также не мешать другим участникам дорожного движения. Зеркала должны соответствовать требованиям Правил ЕЭК ООН № 46.
В соответствии с пунктом 81 раздела V Технического регламента Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011) подтверждение соответствия не проводится в отношении компонентов, бывших в употреблении.

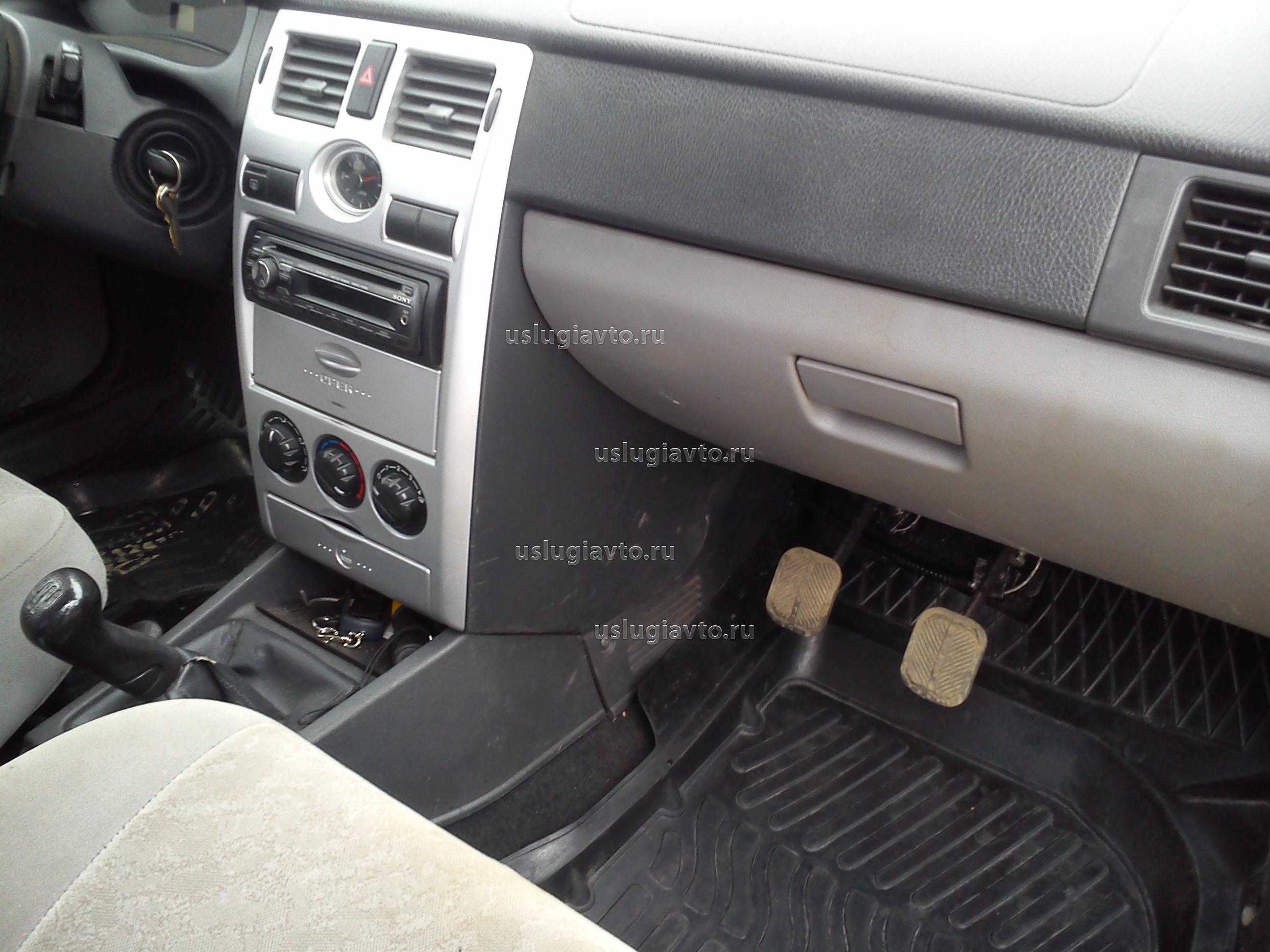

Примеры установки дублирующих педалей:

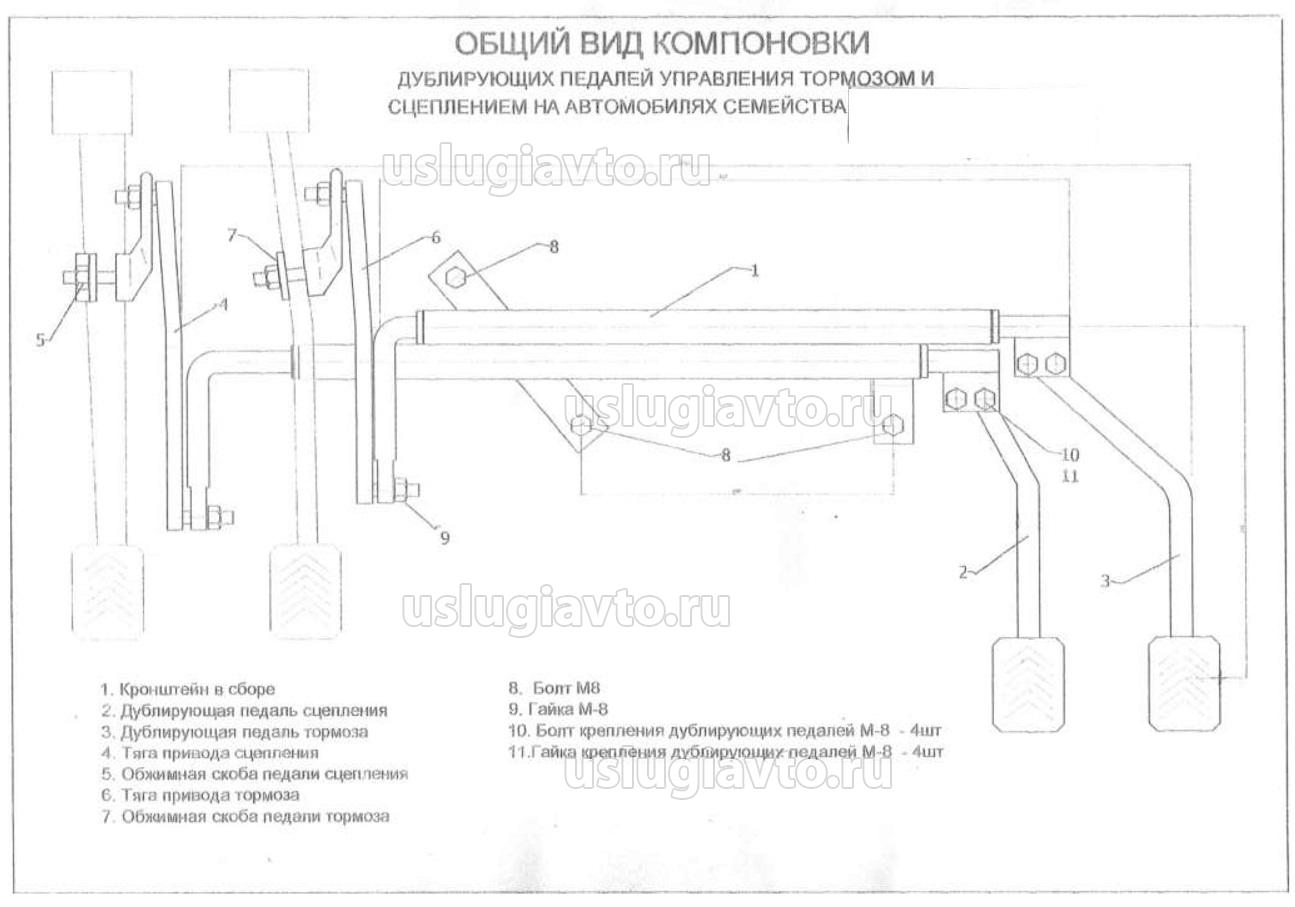

- Чертежи педали_Общая

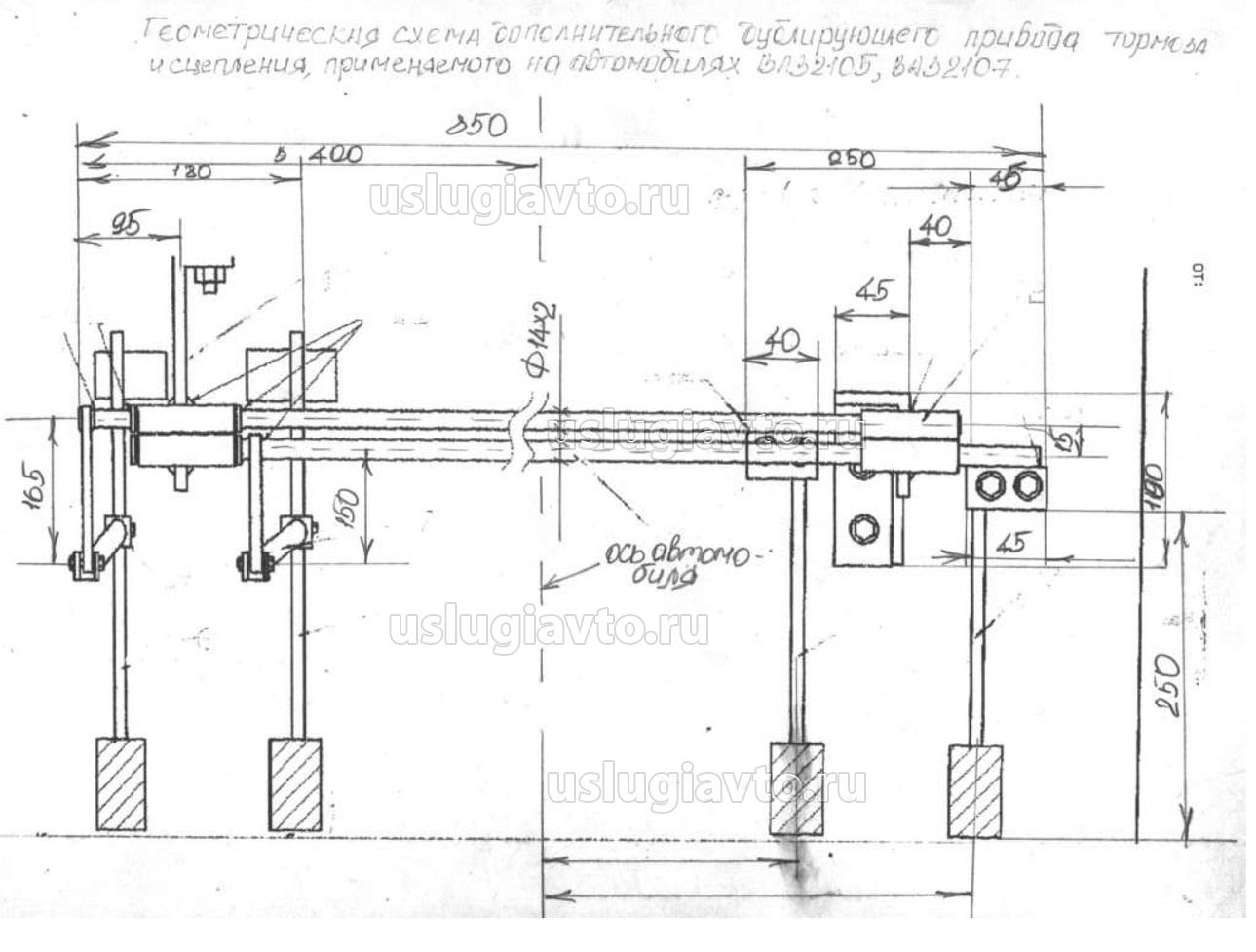

- Чертежи педали_ВАЗ_2105_07

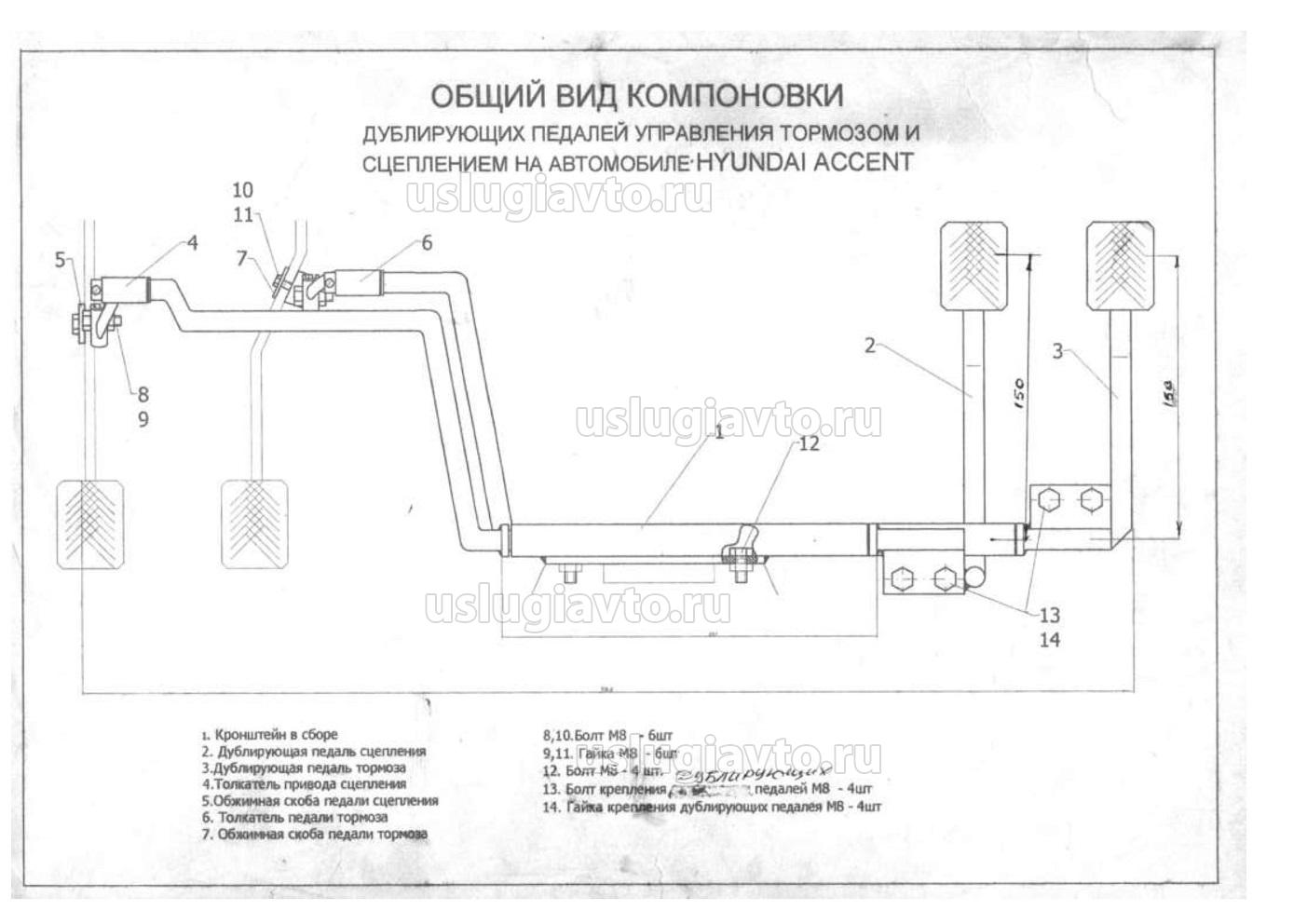

- Чертежи педали_hyundai accent
Образец Заключения:

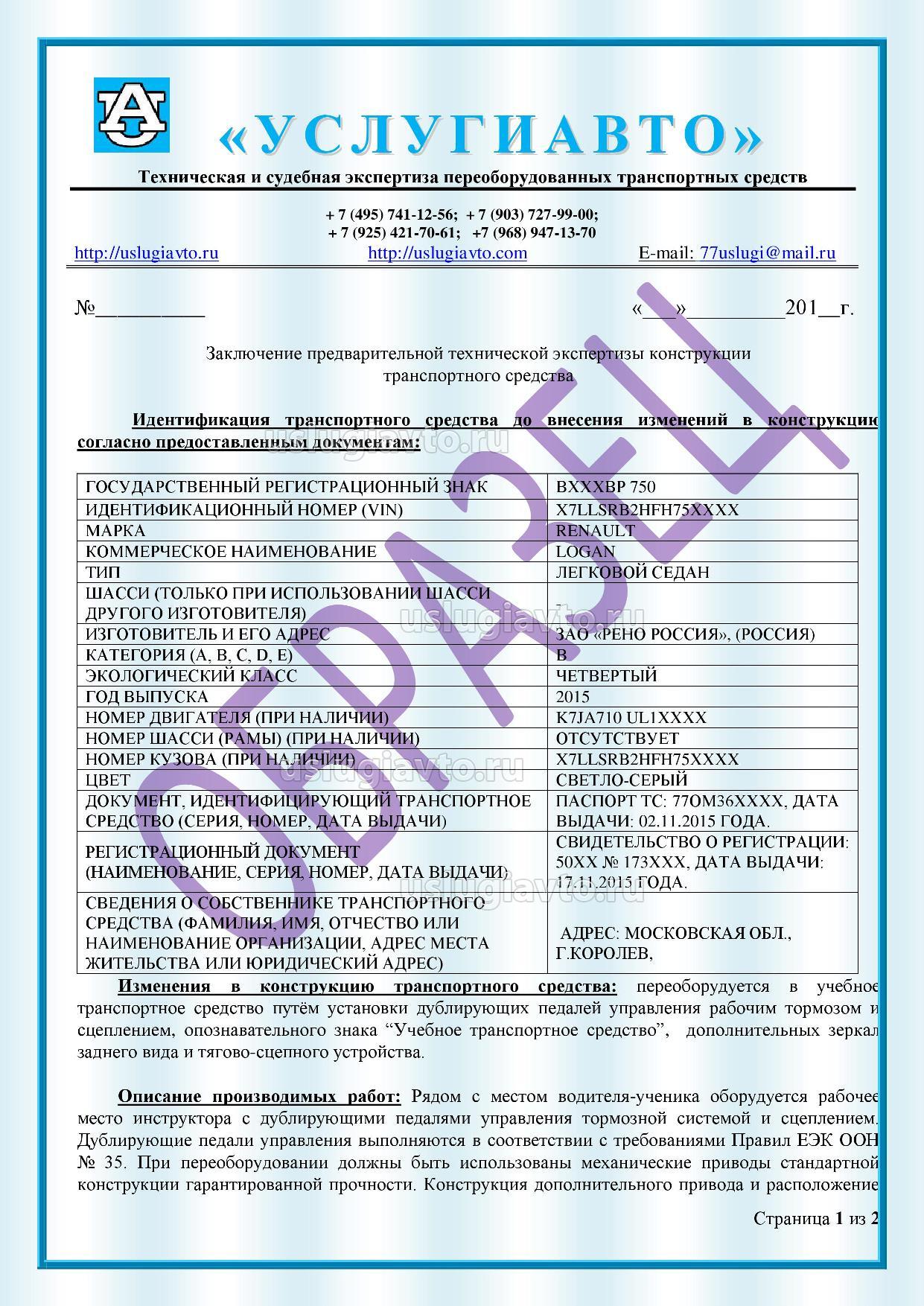

- Заключение на установку дублирующих педалей для обучающего стр. 1

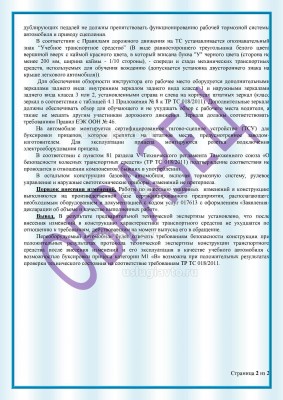

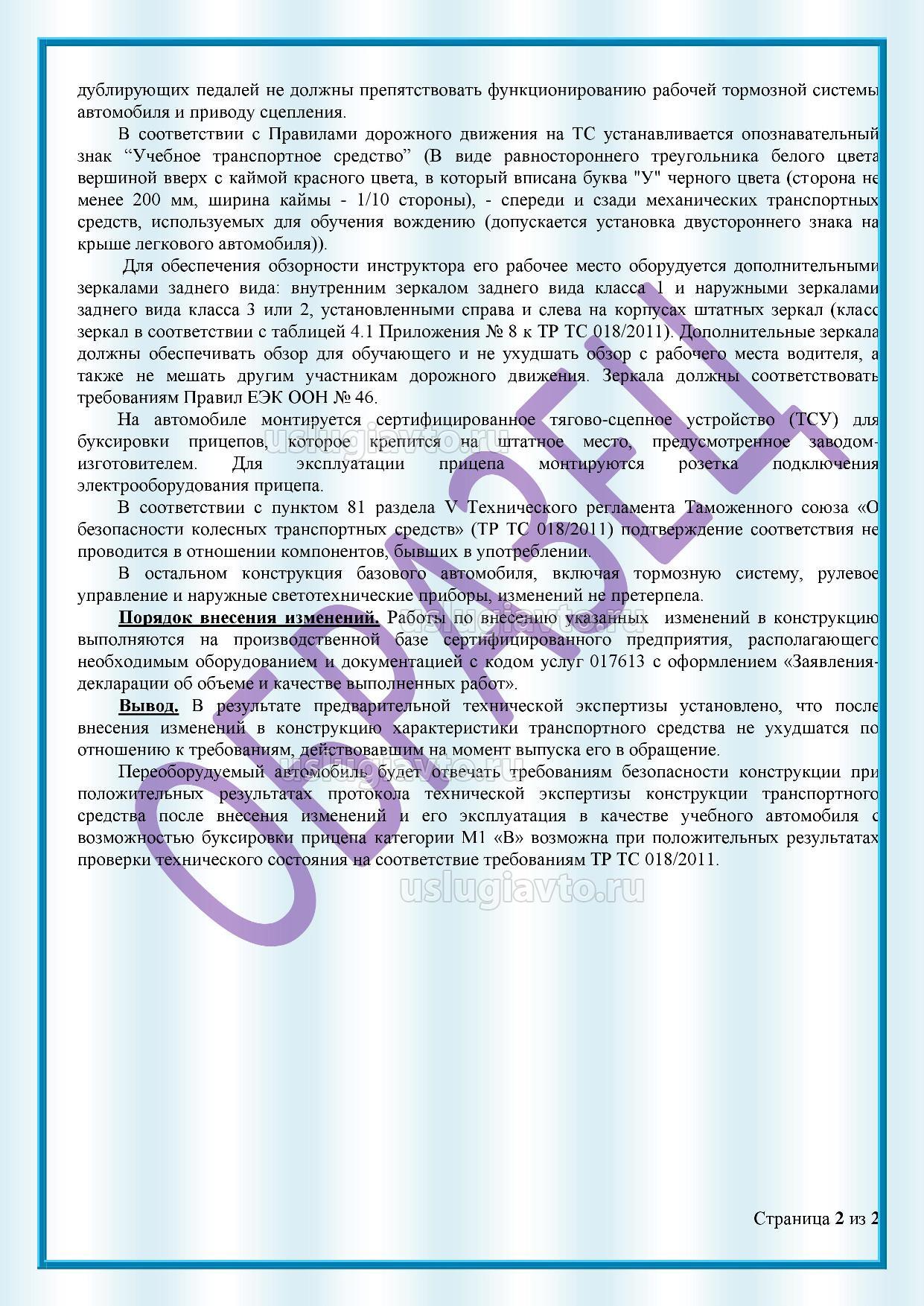

- Заключение на установку дублирующих педалей для обучающего стр. 2
Заключение на установку дублирующих педалей.pdf- Заключение на установку дублирующих педалей.pdf
- (260.2 Кб) Скачиваний: 1471
Образец ПРОТОКОЛА контрольных испытаний комплекта дублирующих педалей привода тормозной системы и сцепления с тросовой передачей на соответствие требованиям Технических условий:

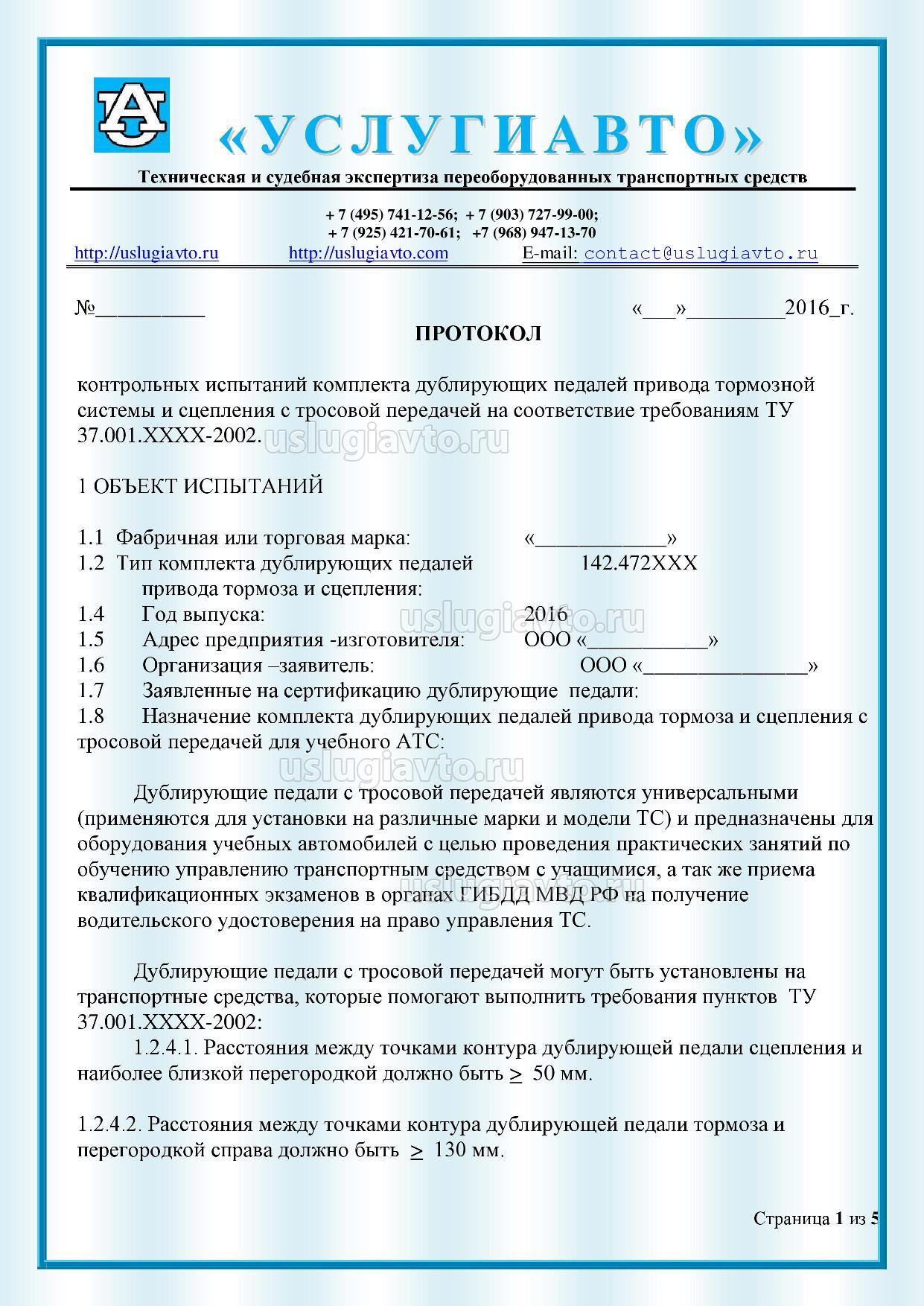

- Протокол испытаний дублирующих педалей страница 1

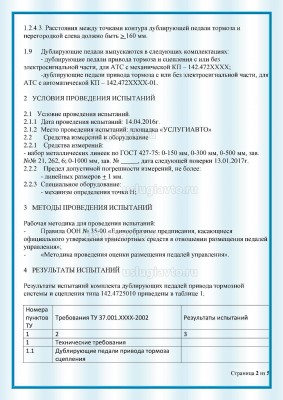

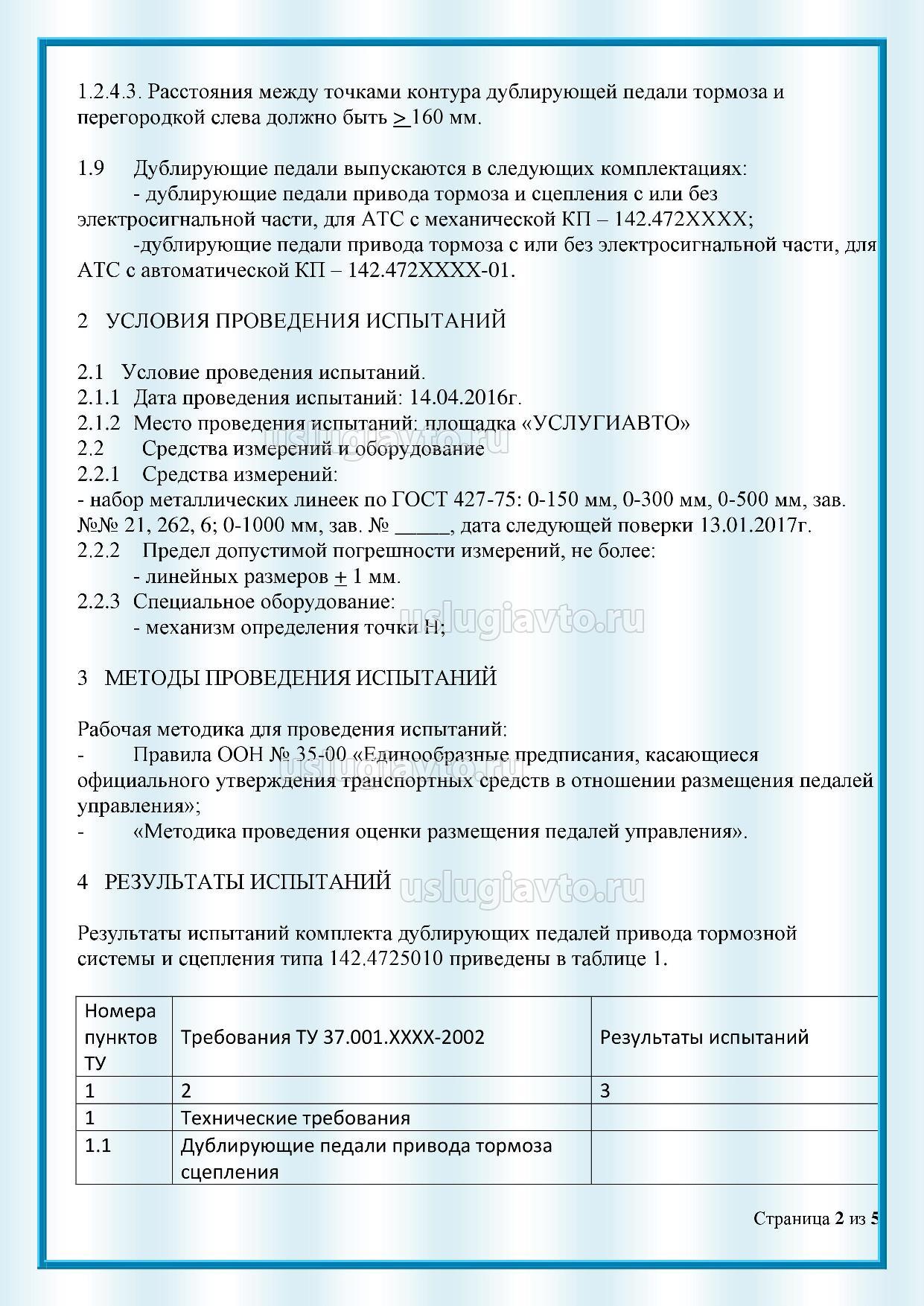

- Протокол испытаний дублирующих педалей страница 2

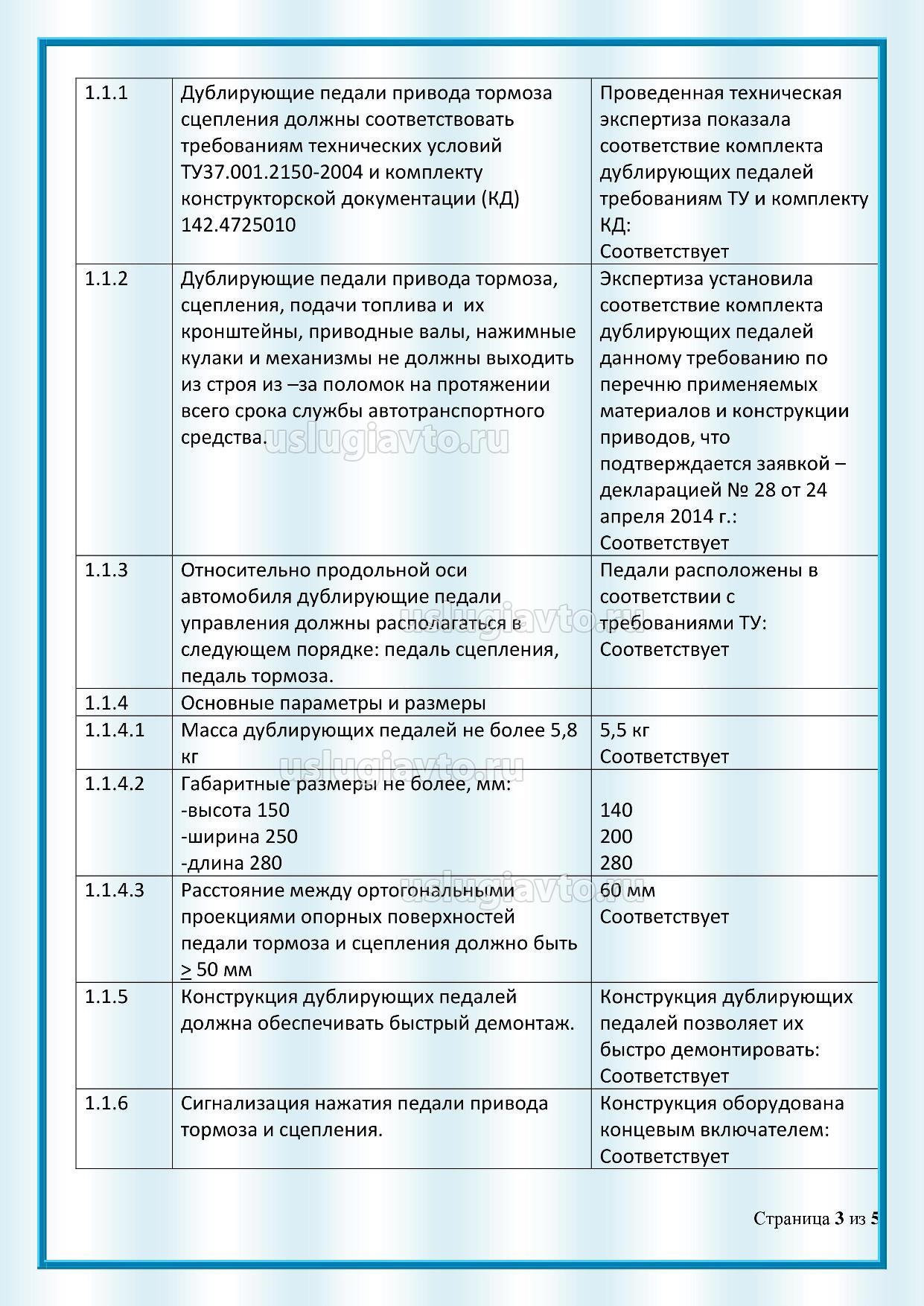

- Протокол испытаний дублирующих педалей страница 3

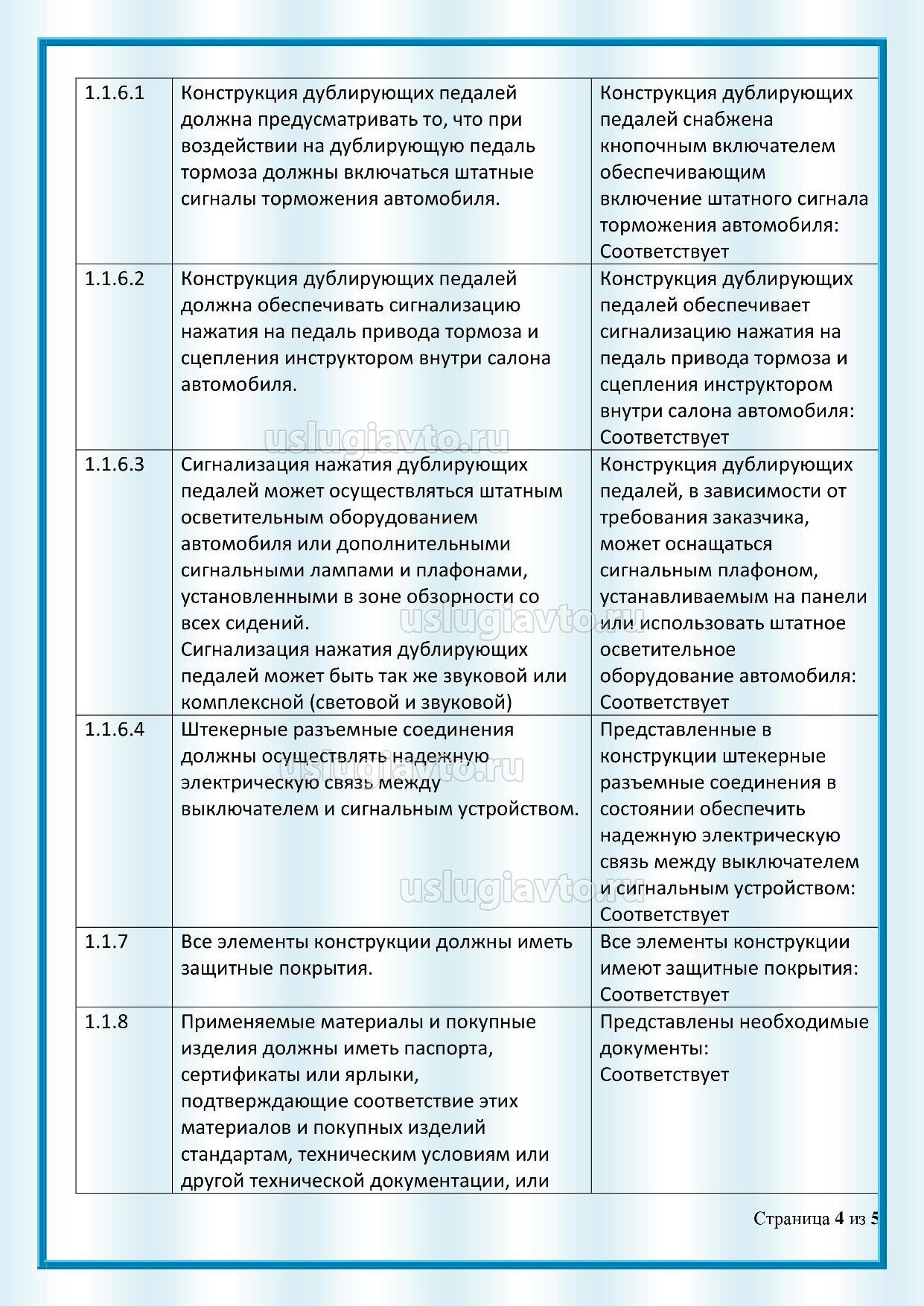

- Протокол испытаний дублирующих педалей страница 4

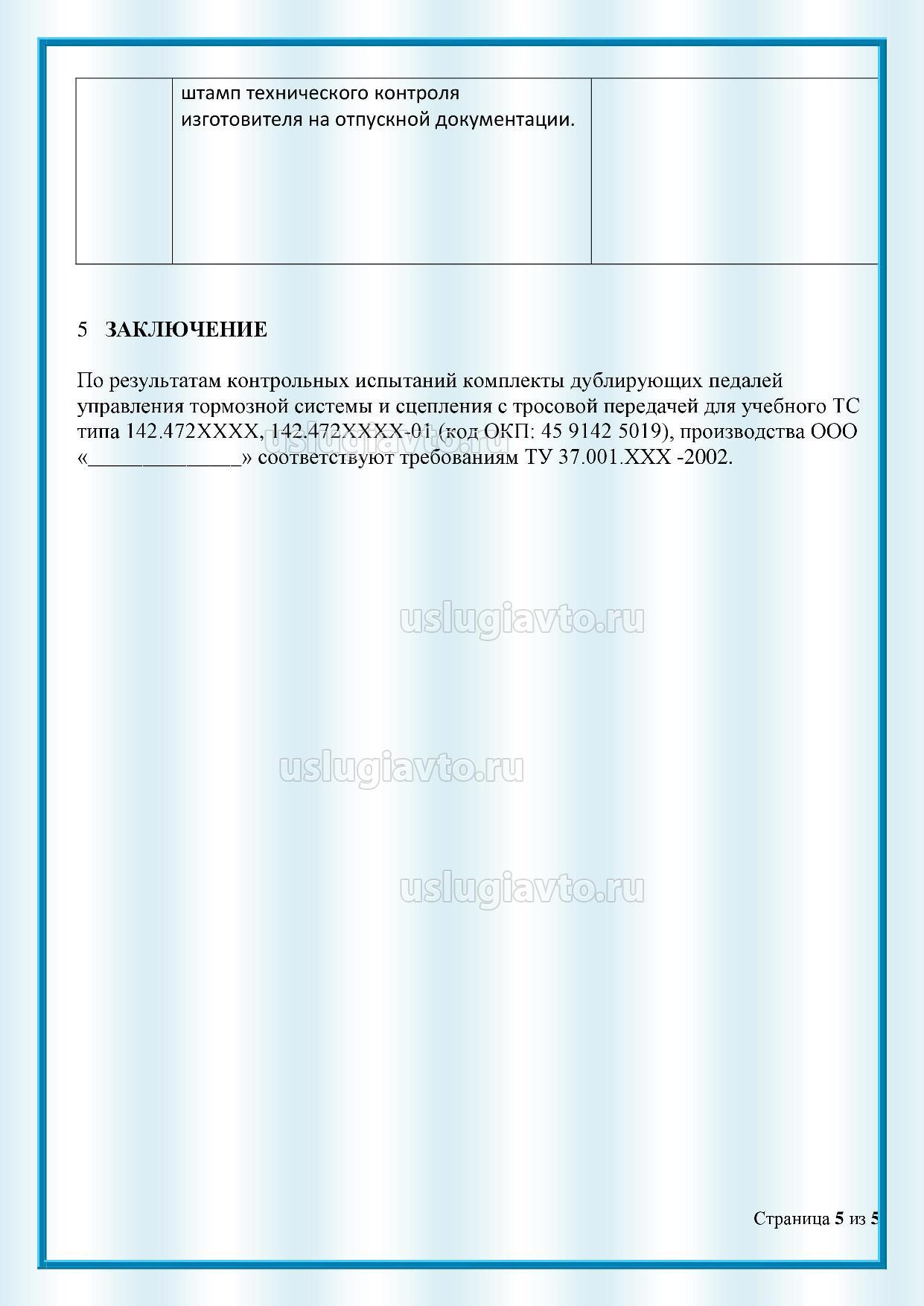

- Протокол испытаний дублирующих педалей страница 5
- протокол испытаний дублирующих педалей.pdf
- Протокол испытаний дублирующих педалей, скачать в формате PDF
- (381.3 Кб) Скачиваний: 1606
Учебные ТС. Тех. требования и методы испытаний. ГОСТ Р 55887
